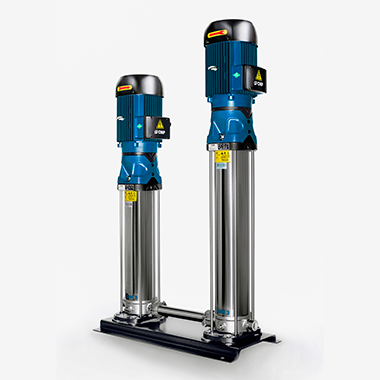

CDMF+CMH 是南方泵业参照欧洲标准自主研发的新一代非自吸立式多级不锈钢高压泵机组——由一台 CDMF 立式多级泵作前置增压给水，串联一台 CMH 高压立式多级泵作末级升压，双机共轴或共底座串联，整机产生 108～478 m 扬程（最高系统压力 48～50 bar）。流量 0.5～29 m³/h，机组总功率 2.57～37 kW，过流全 304/316L 不锈钢，MEI≥0.7，IP55/F 级/IE3 电机。CMH 段采用反向旋转+流道反置设计，使机械密封仅承受 CDMF 出口中段压力而非全高压，大幅提升可靠性。是反渗透 RO、超滤、工业高压冲洗、锅炉给水、纯水增压的核心高压水动力单元。
一、产品说明
CDMF+CMH 并非单一泵体，而是"CDMF 前置泵 + CMH 高压泵"串联集成机组。CDMF 侧为常规立式多级不锈钢泵，负责把进水预增压到 CMH 的安全入口压力（消除汽蚀）；CMH 侧为按高压工况专门设计的立式多级泵，末级耐压筒加厚、导叶重新分布。
核心结构巧思：CMH 泵旋转方向与 CDMF 相反，内部流道腔反置、液体流向反向布置，使 CMH 的耐压筒和机械密封处于"CDMF 出口压力侧"而非"整机 478 m 出口侧"，密封实际承压可能只有几 bar 到十几 bar，彻底解决传统单泵高压下机封易冲毁的痛点。
整机非自吸，2900 rpm（50Hz），叶轮 304 不锈钢，导叶/泵筒不锈钢，机械密封为 CDLA 系列（碳化硅+氟橡胶/丁腈，视温度配），电机 IP55/F/IE3，可选防爆、变频、异电压。
核心结构巧思：CMH 泵旋转方向与 CDMF 相反，内部流道腔反置、液体流向反向布置，使 CMH 的耐压筒和机械密封处于"CDMF 出口压力侧"而非"整机 478 m 出口侧"，密封实际承压可能只有几 bar 到十几 bar，彻底解决传统单泵高压下机封易冲毁的痛点。
整机非自吸，2900 rpm（50Hz），叶轮 304 不锈钢，导叶/泵筒不锈钢，机械密封为 CDLA 系列（碳化硅+氟橡胶/丁腈，视温度配），电机 IP55/F/IE3，可选防爆、变频、异电压。
二、性能及优点
1、48 bar 级高压出水：单台 CDM 族上限约 22 bar，CDMF+CMH 串联直顶 48 bar（CMH 单体耐压 50 bar），覆盖一级 RO、高压冲洗、锅炉给水。
2、MEI≥0.7 高效水力：新工业造型+优化叶轮，机组效率最高 73%（CDMF20+CMH20-17 达 72%），长期运行电耗显著低于老式多级泵。
3、反向承压密封设计：CMH 机封只受前置压力，寿命数倍于普通高压多级泵，维修周期拉长。
4、全不锈钢过流：304 标准/316L 可选，洁净水、纯水、低腐蚀水溶液直接输，无铸铁污染。
5、立式串联紧凑：占地比卧式高压柱塞泵小 60%，可室内壁边布置，撬装方便。
6、低噪环保：多级分流+减震底座，2900 rpm 满负荷车间噪声可控，符合工业降噪。
7、模块化易损件：机械密封、轴承、叶轮均可分段抽出更换，不需拆整机管路。
8、控制兼容：标配直启；可配变频（恒压 RO 高压）、智能保护器（干转/缺相/过载）、防爆电机（非易燃易爆但需防爆车间）。
2、MEI≥0.7 高效水力：新工业造型+优化叶轮，机组效率最高 73%（CDMF20+CMH20-17 达 72%），长期运行电耗显著低于老式多级泵。
3、反向承压密封设计：CMH 机封只受前置压力，寿命数倍于普通高压多级泵，维修周期拉长。
4、全不锈钢过流：304 标准/316L 可选，洁净水、纯水、低腐蚀水溶液直接输，无铸铁污染。
5、立式串联紧凑：占地比卧式高压柱塞泵小 60%，可室内壁边布置，撬装方便。
6、低噪环保：多级分流+减震底座，2900 rpm 满负荷车间噪声可控，符合工业降噪。
7、模块化易损件：机械密封、轴承、叶轮均可分段抽出更换，不需拆整机管路。
8、控制兼容：标配直启；可配变频（恒压 RO 高压）、智能保护器（干转/缺相/过载）、防爆电机（非易燃易爆但需防爆车间）。
三、完整技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量范围
|
0.5 ～ 29 m³/h
|
|
扬程范围
|
108 ～ 478 m
|
|
机组总功率
|
2.57 ～ 37 kW（两台电机功率之和，如 0.75+2.2、3+15、18.5+18.5）
|
|
转速
|
2900 rpm（50Hz），3480 rpm（60Hz）
|
|
最大系统压力
|
48 bar（CMH 单体耐压 50 bar）
|
|
介质温度
|
常温型 -15～+70℃；热水型 -15～+120℃
|
|
环境温度
|
≤ +40℃
|
|
海拔
|
≤ 1000 m
|
|
能效指数
|
MEI ≥ 0.7
|
|
电机防护/绝缘
|
IP55 / F 级
|
|
电机能效
|
IE3（可选 IE4）
|
|
标准电压
|
1×220V / 3×220-380V / 3×380V（50Hz）
|
|
泵头材质
|
304 不锈钢（过流）；316L 可选
|
|
叶轮
|
304 不锈钢冲压焊接
|
|
轴
|
不锈钢调质
|
|
机械密封
|
CDLA-16/WB1F14 等（碳化硅+氟橡胶/丁腈）
|
|
接口
|
DN32（小流量 1-5 系列）/ DN50（10-20 系列）卡套或法兰
|
|
旋转方向
|
CDMF 逆时针（电机端看）、CMH 顺时针
|
四、材质配置说明
|
部件
|
标准配置
|
可选/特殊
|
|---|---|---|
|
叶轮/导叶/泵筒/吸入段
|
304 不锈钢
|
316L（微腐蚀纯水/医药）
|
|
轴
|
不锈钢调质
|
—
|
|
机械密封
|
碳化硅动环+氟橡胶静环（≤70℃）
|
全氟醚（120℃ 热水型）、碳化硅对碳化硅
|
|
底座/电机壳
|
铸铁防锈漆（电机 IP55 铝/铸铁）
|
不锈钢底座（洁净车间）
|
|
密封件橡胶
|
氟橡胶（F）
|
EPDM（热水型）、丁腈（常温清水）
|
|
电机
|
普通 IE3 三相异步
|
防爆 ExdⅡBT4、变频专用、220V 单相、60Hz 出口型
|
材质倒推：RO 纯水/超滤→304 足够；医药注射水/食品 CIP 回水→316L+EPDM；120℃ 锅炉热水→304+全氟醚+热水型机封；含微量氯离子清水（<50 ppm）→304，>200 ppm→316L。
五、应用领域
1、反渗透 RO：海水淡化一级 RO、工业纯水一级高压段（1～29 m³/h 小型 RO 主机配套）
2、超滤 UF：UF 进水增压、错流过滤循环升压
3、高压冲洗：汽车涂装、饮料瓶清洗、工业件高压水射流（替代柱塞泵，洁净水工况更省维护）
4、锅炉给水：热水型 -15～120℃ 适配，小型贯流锅炉、电蒸汽炉给水
5、供水增压：高层分区供水末级增压、消防试验台高压源
6、冷凝水回收：电厂/化工厂洁净冷凝回水升压
7、实验室/中试：高压水力学试验台、恒压供水科研平台
注：介质必须"稀薄、干净、非易燃易爆、无固体颗粒与纤维，理化性质近似清水"；含砂、含药剂结晶、次氯酸钠等需退回 GD/GH/RX 计量泵或 CDLF 耐蚀款。
2、超滤 UF：UF 进水增压、错流过滤循环升压
3、高压冲洗：汽车涂装、饮料瓶清洗、工业件高压水射流（替代柱塞泵，洁净水工况更省维护）
4、锅炉给水：热水型 -15～120℃ 适配，小型贯流锅炉、电蒸汽炉给水
5、供水增压：高层分区供水末级增压、消防试验台高压源
6、冷凝水回收：电厂/化工厂洁净冷凝回水升压
7、实验室/中试：高压水力学试验台、恒压供水科研平台
注：介质必须"稀薄、干净、非易燃易爆、无固体颗粒与纤维，理化性质近似清水"；含砂、含药剂结晶、次氯酸钠等需退回 GD/GH/RX 计量泵或 CDLF 耐蚀款。
六、型号对比（CDMF+CMH / 单 CDM / CDLF）
|
维度
|
CDMF+CMH 串联
|
单台 CDM/CDMF
|
CDLF（老款立式多级）
|
|---|---|---|---|
|
流量
|
0.5～29 m³/h
|
1～29 m³/h
|
1～80 m³/h
|
|
扬程
|
108～478 m（48 bar）
|
≤220 m（22 bar）
|
≤300 m
|
|
结构
|
双泵串联机组
|
单泵
|
单泵
|
|
密封承压
|
CMH 机封仅受前置压
|
机封受全扬程
|
机封受全扬程
|
|
介质
|
洁净清水类
|
洁净清水类
|
轻微腐蚀清水
|
|
定位
|
中小流量超高压清水
|
常规多级供水
|
通用多级
|
|
代表
|
CDMF20+CMH20-17
|
CDMF20-17
|
CDLF20-16
|
选型边界：要 0.5~29 m³/h 且扬程 100~480 m 的洁净水→CDMF+CMH 唯一解；流量 >30 m³/h→CDLF 或双 CDMF 并联。
七、选型指南
1、先算 RO 高压需求：一级海水 RO 需 55~70 bar（本系列不够，需专门 RO 高压泵如 CRN 同级或南方 BMS 系列）；一级苦咸水 RO / 超滤反洗 / 工业冲洗 10~48 bar→CDMF+CMH 正配。
2、流量-扬程交叉：查样本性能曲线，如 CDMF20+CMH20-17 在 20 m³/h 出 410 m；不要拿 29 m³/h 套 478 m（那是 CDMF1+CMH1-40 小流量点）。
3、前置压力校核（NPSHa）：CDMF 入口必须 ≥ 样本规定最小入口压力（通常 1~2 bar 或按 NPSHr+安全余量），水箱低位时加一台供水泵或抬高水箱。
4、温度定型号：>70℃ 必须订"热水型"（机封/橡胶/轴承全换配），否则常温型 70℃ 即报警。
材质定 304/316L：见第四节。
5、控制方式：恒压 RO→变频 4-20mA+压力传感器；固定冲洗→直启+智能保护器；防爆车间→Exd 电机（注意本泵禁输易燃易爆，防爆仅指环境防爆）。
6、配套必选：进口 Y 滤（80 目，防颗粒卡机封）、出口缓闭止回阀（防倒转水锤）、安全阀（系统级，设 50 bar 起跳）、变频柜留 20% 余量。
7、禁输红线：含固量 >0.1%、纤维、油类、有机溶剂、浓酸浓碱——会毁机封和叶轮。
2、流量-扬程交叉：查样本性能曲线，如 CDMF20+CMH20-17 在 20 m³/h 出 410 m；不要拿 29 m³/h 套 478 m（那是 CDMF1+CMH1-40 小流量点）。
3、前置压力校核（NPSHa）：CDMF 入口必须 ≥ 样本规定最小入口压力（通常 1~2 bar 或按 NPSHr+安全余量），水箱低位时加一台供水泵或抬高水箱。
4、温度定型号：>70℃ 必须订"热水型"（机封/橡胶/轴承全换配），否则常温型 70℃ 即报警。
材质定 304/316L：见第四节。
5、控制方式：恒压 RO→变频 4-20mA+压力传感器；固定冲洗→直启+智能保护器；防爆车间→Exd 电机（注意本泵禁输易燃易爆，防爆仅指环境防爆）。
6、配套必选：进口 Y 滤（80 目，防颗粒卡机封）、出口缓闭止回阀（防倒转水锤）、安全阀（系统级，设 50 bar 起跳）、变频柜留 20% 余量。
7、禁输红线：含固量 >0.1%、纤维、油类、有机溶剂、浓酸浓碱——会毁机封和叶轮。
八、安装与维护说明
安装规范
整机落地底座装（虽立式但双泵串联有扭振），预留 CDMF 入口直管段 ≥5 倍管径，出口弯头后装止回阀+闸阀。
管路独立支撑，不把管道重量压在泵口（立式多级泵口法兰禁承重）。
首次启动：开 CDMF 入口阀→点动 CDMF 排空气→CDMF 正常运行后开 CMH 入口（串联管路已贯通）→点动 CMH→缓开出口阀。
变频款：先工频点动确认转向，再切变频；CDMF 与 CMH 转向相反属正常。
运行调节
恒压控制：压力传感器接变频器，目标压力对应扬程（如 4.8 MPa≈480 m），PID 调频维持。
流量调节不可关小入口阀（会汽蚀），只能调频或出口旁路（旁路回流到水箱，忌长开）。
维护周期
每日：记电流/压力/振动，查机封滴水（立式允许 1 滴/分微渗，线状涌漏即换）。
每月：查螺栓紧固、底座减震垫。
每 4000 h 或 12 个月：换轴承润滑脂（电机免维护型除外）、查叶轮汽蚀点。
每 8000~12000 h：换机械密封（碳化硅面磨损 >0.5 mm 即换）、清叶轮流道。
长期停机：放空泵腔存水（防冻防锈），电机断电。
最高频故障：①流量不足→入口滤网堵/NPSHa 不够汽蚀/叶轮磨损；②机封涌漏→热水型误用常温机封/入口进气；③CMH 异响→单泵转向接反（必须 CDMF 逆、CMH 顺）；④变频跳闸→管道憋压超 50 bar 安全阀未起跳。
整机落地底座装（虽立式但双泵串联有扭振），预留 CDMF 入口直管段 ≥5 倍管径，出口弯头后装止回阀+闸阀。
管路独立支撑，不把管道重量压在泵口（立式多级泵口法兰禁承重）。
首次启动：开 CDMF 入口阀→点动 CDMF 排空气→CDMF 正常运行后开 CMH 入口（串联管路已贯通）→点动 CMH→缓开出口阀。
变频款：先工频点动确认转向，再切变频；CDMF 与 CMH 转向相反属正常。
运行调节
恒压控制：压力传感器接变频器，目标压力对应扬程（如 4.8 MPa≈480 m），PID 调频维持。
流量调节不可关小入口阀（会汽蚀），只能调频或出口旁路（旁路回流到水箱，忌长开）。
维护周期
每日：记电流/压力/振动，查机封滴水（立式允许 1 滴/分微渗，线状涌漏即换）。
每月：查螺栓紧固、底座减震垫。
每 4000 h 或 12 个月：换轴承润滑脂（电机免维护型除外）、查叶轮汽蚀点。
每 8000~12000 h：换机械密封（碳化硅面磨损 >0.5 mm 即换）、清叶轮流道。
长期停机：放空泵腔存水（防冻防锈），电机断电。
最高频故障：①流量不足→入口滤网堵/NPSHa 不够汽蚀/叶轮磨损；②机封涌漏→热水型误用常温机封/入口进气；③CMH 异响→单泵转向接反（必须 CDMF 逆、CMH 顺）；④变频跳闸→管道憋压超 50 bar 安全阀未起跳。
九、常见 FAQ
Q1：南方 CDMF+CMH 高压泵流量扬程多少？能到多少 bar？
A：流量 0.5~29 m³/h，扬程 108~478 m，系统最高压力 48 bar（CMH 单体耐压 50 bar），机组总功率 2.57~37 kW，立式多级不锈钢串联，2900 rpm。代表 CDMF20+CMH20-17 出 20 m³/h@410 m。
Q2：CDMF+CMH 为什么是两台泵串？一台 CDM 不行吗？
A：单台 CDM/CDMF 扬程上限约 220 m（22 bar），到不了 RO 一级苦咸水需要的 40~48 bar；串联后 CDMF 先预压到 ~15 bar 喂给 CMH，CMH 再升到 48 bar，且 CMH 反向旋转使机封只受 15 bar 而非 48 bar，可靠性翻倍。
Q3：CDMF+CMH 可以输自来水以外的药水吗？
A：不行。厂家限定"稀薄干净非易燃易爆、无固体颗粒纤维、理化性质近似清水"；次氯酸钠、PAC、酸碱液会腐蚀 304 或毁机封，应换 CDLF 耐蚀款或 GH/RX 计量泵。
Q4：介质 80℃ 能用吗？
A：常温型限 -15~70℃，80℃ 必须订"热水型"（-15~120℃），机封换全氟醚/EPDM、轴承换高温脂、橡胶件全换配，否则机封溶胀漏水和汽蚀并行。
Q5：型号 CDMF20-17+CMH20-17 怎么读？
A：CDMF20-17 是前置泵（20 m³/h 级、17 级叶轮），CMH20-17 是高压泵（同流量级、17 级），中间"+ "表示串联；整机流量取 20 m³/h，扬程两泵相加约 410 m，功率 18.5+18.5=37 kW 档实际铭牌常标 31 kW 轴功率。
Q6：CMH 泵旋转方向和 CDMF 相反正常吗？
A：正常且必须。样本明确规定 CDMF 从电机端看逆时针、CMH 顺时针，这是 CMH 流道反置承压设计的前提，接线时两电机相序要分别核对，不能当同一转向泵接。
Q7：最大 48 bar 那 50 bar 耐压怎么理解？
A：CMH 单体水压试验压力 50 bar，系统运行上限建议控在 48 bar 留安全余量；出口安全阀设 50 bar 起跳保护 CMH 耐压筒。
Q8：可以变频吗？最低频率多少？
A：可以，配 IE3 变频电机+专用变频柜；50Hz 电机低频建议 ≥25Hz（约 1450 rpm），长期 <20Hz 需强制冷风冷电机，否则 CMH 散热不足。
Q9：怎么查 CDMF+CMH 南方原厂真伪？
A：正品铸 CNP 标，两台泵各有独立铭牌（CDMF 一张、CMH 一张）+机组总铭牌，含出厂编码、完整型号、性能曲线号，官网或 4008-821-931 可溯源；拼装件常见单泵当串联卖、无 CMH 反向旋转标识、机封非 CDLA 系列、电机无 IE3 标。
A：流量 0.5~29 m³/h，扬程 108~478 m，系统最高压力 48 bar（CMH 单体耐压 50 bar），机组总功率 2.57~37 kW，立式多级不锈钢串联，2900 rpm。代表 CDMF20+CMH20-17 出 20 m³/h@410 m。
Q2：CDMF+CMH 为什么是两台泵串？一台 CDM 不行吗？
A：单台 CDM/CDMF 扬程上限约 220 m（22 bar），到不了 RO 一级苦咸水需要的 40~48 bar；串联后 CDMF 先预压到 ~15 bar 喂给 CMH，CMH 再升到 48 bar，且 CMH 反向旋转使机封只受 15 bar 而非 48 bar，可靠性翻倍。
Q3：CDMF+CMH 可以输自来水以外的药水吗？
A：不行。厂家限定"稀薄干净非易燃易爆、无固体颗粒纤维、理化性质近似清水"；次氯酸钠、PAC、酸碱液会腐蚀 304 或毁机封，应换 CDLF 耐蚀款或 GH/RX 计量泵。
Q4：介质 80℃ 能用吗？
A：常温型限 -15~70℃，80℃ 必须订"热水型"（-15~120℃），机封换全氟醚/EPDM、轴承换高温脂、橡胶件全换配，否则机封溶胀漏水和汽蚀并行。
Q5：型号 CDMF20-17+CMH20-17 怎么读？
A：CDMF20-17 是前置泵（20 m³/h 级、17 级叶轮），CMH20-17 是高压泵（同流量级、17 级），中间"+ "表示串联；整机流量取 20 m³/h，扬程两泵相加约 410 m，功率 18.5+18.5=37 kW 档实际铭牌常标 31 kW 轴功率。
Q6：CMH 泵旋转方向和 CDMF 相反正常吗？
A：正常且必须。样本明确规定 CDMF 从电机端看逆时针、CMH 顺时针，这是 CMH 流道反置承压设计的前提，接线时两电机相序要分别核对，不能当同一转向泵接。
Q7：最大 48 bar 那 50 bar 耐压怎么理解？
A：CMH 单体水压试验压力 50 bar，系统运行上限建议控在 48 bar 留安全余量；出口安全阀设 50 bar 起跳保护 CMH 耐压筒。
Q8：可以变频吗？最低频率多少？
A：可以，配 IE3 变频电机+专用变频柜；50Hz 电机低频建议 ≥25Hz（约 1450 rpm），长期 <20Hz 需强制冷风冷电机，否则 CMH 散热不足。
Q9：怎么查 CDMF+CMH 南方原厂真伪？
A：正品铸 CNP 标，两台泵各有独立铭牌（CDMF 一张、CMH 一张）+机组总铭牌，含出厂编码、完整型号、性能曲线号，官网或 4008-821-931 可溯源；拼装件常见单泵当串联卖、无 CMH 反向旋转标识、机封非 CDLA 系列、电机无 IE3 标。
