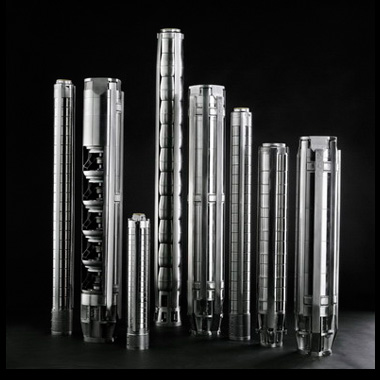

SJ是南方泵业面向深井、管井、钻孔取水的立式潜水多级离心泵：潜水电机在下、不锈钢多级泵段在上，同轴直联，整泵细长下入井筒，替代传统长轴深井泵。过流件采用 AISI304 不锈钢冲压/机加工多级叶轮+导叶，泵内装止回阀防停机回水水锤，配 4″/6″/8″/10″潜水电机。介质必须是清洁、无颗粒无纤维、近中性的稀薄液体，专做地下水开采、村镇/小区供水、灌溉、降低地下水位、工业净水和软化水增压。不输污水、含砂水、浓酸强碱。
产品说明
SJ 为潜水式立式多级离心泵。电机经联轴器直驱泵轴，水从底部不锈钢滤网轴向吸入，依次经过多级叶轮—导叶增压，最后由上端部管螺纹/法兰出口排出。各级叶轮导叶用拉紧带/螺栓集成泵柱，结构细长、径向尺寸小，能放进小口径深井。
关键结构件：
内置止回阀：停机阻挡井管回水，削减水锤，保护叶轮与电机转子反转
底部进水滤网：不锈钢冲孔网，挡大颗粒不挡水
潜水电机：4″小机不锈钢壳体，6″/8″/10″大机铸铁或不锈钢外壳，充水/充油式，IP68
电缆固定：外绑泵体，水密接头，禁止承拉力
保护配置：电机腔/油室探头、过热、过载、缺水（低水位）保护可选
安装形态以立式井内潜水为主；配冷却套时可水平装在罐内或干坑内由外套水循环冷却。
性能及优点
深井适配：细长泵柱适配 4/6/8/10 寸井管，小到家用钻孔、大到水厂管井都能下。
多级高扬程：单泵最高 381 m，替代多台地面泵串联，深井提水压力稳。
全不锈钢过流：304 标准，输水不锈不结垢，水质洁净，适合直饮水前置、食品医药净水。
高效节能：优化多级水力模型，额定点效率随型号 45%～79%，长期取水电费低。
水下低噪：潜没运行无地面噪声振动，机房免建，适合小区、校园、医院。
止回防锤：内置单向阀防回流水锤和转子反转，延长机封与电机寿命。
替代长轴泵：无长轴对中、无地面传动，故障点少，下井起吊方便。
宽频宽压：50/60Hz 可配，220V 单/380V 三/异电压出口型。
材质可升：304 标准，高氯/弱腐地下水升 316L+氟橡胶。
自控友好：配变频恒压、液位保护、主备切换，适合无人井房。
技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量 Q
|
0.2 ～ 240 m³/h
|
|
扬程 H
|
4.5 ～ 381 m
|
|
功率 P2
|
0.37 ～ 110 kW
|
|
转速 n
|
2850 r/min（2 极 50Hz），60Hz 约 3500 r/min
|
|
介质温度
|
最高 +25℃（样本标 +25℃，部分经销页写 +35℃ 以官网/样本为准）
|
|
工作环境
|
深井潜水，最大潜入深度 70 m
|
|
最大工作压力
|
38 bar
|
|
pH 范围
|
6.5 ～ 8.5
|
|
介质要求
|
清洁、稀薄、非腐蚀性、无固体颗粒无纤维；含砂量通常 ≤50 g/m³（≈0.005%）
|
|
氯离子
|
一般 ≤400 mg/L（304），更高选 316L
|
|
效率
|
45%～79%（随 SJ 型号）
|
|
连接
|
上端管螺纹 Rp1¼…Rp6（小机），大机配法兰/过渡管
|
|
电机
|
潜水电机 4″/6″/8″/10″，IP68，F 级，充水/充油
|
|
电压
|
220V 单（小机）、380V 三 50Hz，可 60Hz/异电压
|
|
材质
|
过流 304 不锈钢；316L 可选
|
|
密封/橡胶
|
耐水机封，丁腈/氟橡胶按需
|
|
保护选配
|
低水位、过载、过热、漏水、油水探头、防潮加热
|
-
SJ1 / SJ3 / SJ5 / SJ8：0.2～8 m³/h，小口径深井，4″电机为主
-
SJ12 / SJ17 / SJ30 / SJ42：12～42 m³/h，6″电机为主
-
SJ60 / SJ75 / SJ95：60～95 m³/h
-
SJ120 / SJ150 / SJ200：120～240 m³/h，8″/10″电机
-
SJ：不锈钢多级深井潜水电泵
-
60：额定流量 60 m³/h
-
9：泵级数（叶轮数）
-
2：切削后的小叶轮数（调节曲线用）
-
SJ1-10：1 m³/h @ 51 m，0.37～0.55 kW，Rp1¼
-
SJ5-17：5 m³/h @ 64 m，1.5 kW
-
SJ12-10：12 m³/h @ 67 m，3.0 kW
-
SJ60-9：60 m³/h @ 69 m，18.5 kW
-
SJ200 大级：200 m³/h 高扬程，可达 110 kW 级
材质
|
部件
|
标准配置
|
可选/特殊
|
|---|---|---|
|
叶轮/导叶/泵筒/出水体
|
AISI304 不锈钢
|
316L（高氯、弱腐）
|
|
轴
|
不锈钢 304/420/431 调质
|
316L 轴
|
|
进水滤网
|
304 冲孔不锈钢
|
316L
|
|
止回阀件
|
304+耐水密封
|
316L+氟橡胶
|
|
口环
|
PBT/尼龙或不锈钢
|
316L
|
|
电机壳
|
4″不锈钢；6/8/10″铸铁防腐或不锈钢
|
全不锈钢电机
|
|
机封
|
耐水双端面/水润滑密封
|
氟橡胶圈（弱腐）
|
|
电缆
|
潜水防水橡胶护套
|
铠装防鼠咬
|
|
扬水管
|
钢/不锈钢/PE 按井深
|
304 不锈钢管
|
应用领域
地下水开采：村镇/小区/厂区深井取水，管井提水
供水系统：水厂取水泵站、管网增压前置、高位水池补水、直饮水源泵
灌溉系统：农田深井喷滴灌、果园、温室加压取水
降低地下水位：基坑降水井、地铁/人防降排水（洁净地下水，不含泥砂）
工业用途：锅炉软水补水、冷却净环水、超滤/RO 前置进水、清洗水增压
暖通与地源：地源热泵井水循环（洁净）、换热站净水泵
消防/储备：井水消防备用水源（清洁水，需系统认证时另核）
介质红线：含砂泥浆、污水、纤维、颗粒、浓酸强碱、高温 >25℃、易燃易爆均不适用。
型号对比
|
区间
|
代表型号
|
流量
|
扬程特征
|
电机/井径
|
典型场景
|
|---|---|---|---|---|---|
|
低流量细井
|
SJ1 / SJ3 / SJ5 / SJ8
|
0.2～8 m³/h
|
单级小、级数多，可达百余米
|
4″电机，小口径井
|
家用取水、别墅、单户灌溉、采样井
|
|
中流量常规井
|
SJ12 / SJ17 / SJ30 / SJ42
|
12～42 m³/h
|
中扬程，几十～两百多米
|
6″电机为主
|
小区供水、村镇水站、厂区增压、农田管灌
|
|
大流量深井
|
SJ60 / SJ75 / SJ95 / SJ120 / SJ150 / SJ200
|
60～240 m³/h
|
高扬程到 381 m，需大级数和功率
|
8″/10″电机
|
水厂取水泵站、大田灌溉、工业集中供水、降水位群井
|
选型指南
井参数先行：量井径、静水位、动水位、降深、涌水量、含砂量、矿化度/氯离子。
扬程计算：H = 动水位埋深 + 地面出流高度 + 管路损失 + 末端压力；乘 1.1～1.2 余量，落在 SJ 曲线高效区。
流量定等级：单泵额定量按峰值用水×同时系数；多井主备按总流量分配。
井径定外径：泵柱最大外径 < 井管内径（留间隙便于水流和起吊），4″井只能下 4″机对应 SJ 小机。
级数定扬程：同 SJ60 用 -9/-11/-13…级数调扬程；切削小叶轮微调曲线不重选型号。
材质定 304/316L：见第四节；高氯地下水、海边井、微腐净水选 316L。
潜深与压力：潜入深度 ≤70 m，系统压力 ≤38 bar；深扬程大流量校电机功率并留裕量。
含砂处理：含砂 >50 g/m³ 必须前置沉淀/滤砂，不裸泵抽水；井底留淤距。
控制保护：恒压→变频；必配低水位防干转、过载、过热、漏水保护；重要井加远程报警。
配套件：扬水管（钢/不锈/PE）、电缆（防水铠装）、控制柜、止回阀（泵内已有但仍可管路加辅助）、排气与压力表。
安装与维护说明
安装规范
下井前量泵体外径、查电缆无破皮，用吊链/钢丝绳吊泵体，严禁拖拽电缆起吊。
泵必须完全潜入液面下，距井底留足够淤距（通常 ≥1～3 m，含砂井更大），避免吸淤和砂磨。
扬水管法兰/螺纹对齐，慢慢下放，防止碰井壁伤泵柱；电缆用绑带固定在外侧。
首次点动核对转向（潜水多级反转会不出水/振动），测电流不超额定；充水电机注意排气。
运行管理
低水位保护必须投用，禁止干转；含砂突变立即停泵检查。
变频恒压时避免低频长期小流量导致电机冷却不足（潜水电机靠水流冷却）。
监测电流、绝缘、泄漏报警、出水量变化。
维护周期
每日：电流/出水量/水位记录
每月：电缆外皮、控制柜保护动作、井水含砂抽检
每 4000 h 或 12 个月：测电机绝缘、查止回阀、紧扬水管
每 8000～12000 h：起吊检查叶轮导叶磨损、机封/油室、滤网清堵、校动平衡
长期停：起吊或留井内满水停放，电缆端防潮，冬季露天控制柜防冻
最高频故障：①出水量小→水位下降/扬程算小/滤网堵/含砂磨损；②电流高→密度异常/电压低/叶轮卡；③绝缘低→电缆破皮/电机腔进水；④干转烧机→低水位保护未投；⑤振动异响→下井偏斜、砂进入、叶轮损。
